Tunele obkurczające KT-500, KT-1000, KT-1200, KT-1500
Tunel obkurczający, nazywany też termokurczliwym, usytuowany na końcu linii jest optymalnym zakończeniem całego procesu pakowania. W naszej ofercie dostępne są tunele termokurczliwe w różnych rozmiarach i wykonaniach, dzięki czemu łatwo można dopasować je do indywidualnych wymagań. Mogą one mieć m.in. rozmaite wymiary komory obkurczającej, odmienne wykonania przenośników i akcesoria dodatkowe. Klientom, którzy nie wiedzą, jaki model wybrać, zapewniamy fachowe doradztwo oraz pomoc w zakupie najlepszego rozwiązania – zarówno jeśli chodzi o tunele obkurczające, jak i inne urządzenia, np. maszyny spinające.
Tunele obkurczające – doskonała współpraca ze zgrzewarkami i gwarancja jakości
Wszystkie tunele obkurczające firmy AVC Sealing Solutions mogą współpracować ze zgrzewarkami kątowymi, ramowymi oraz automatami pakującymi. Opakowania wykonywane za pomocą tych urządzeń charakteryzują się zawsze najwyższą oraz powtarzalną jakością. Dzięki temu proces pakowania jest nie tylko efektywny, ale również niezawodny, co przekłada się na zadowolenie klientów. Tunele obkurczające są dostępne w różnych rozmiarach i konfiguracjach, a to pozwala na doskonałe dopasowanie ich do indywidualnych potrzeb produkcyjnych. Inwestycja w sprawdzone rozwiązania od AVC Sealing Solutions to gwarancja trwałości oraz profesjonalizmu w każdym zakładzie.
Uwaga! Istnieje również możliwość wykonania tunelu obkurczającego w wersji dostosowanej do indywidualnych potrzeb klienta. Zapraszamy do kontaktu!
Podstawowe cechy tuneli obkurczających KT
Tunel termokurczliwy – grzewczy – firmy AVC Sealing Solutions zapewnia możliwość pełnego wpływania na uzyskany efekt końcowy poprzez:
- regulację kierunku i ilości przepływu gorącego powietrza za pośrednictwem 4 lub 8 sterownic umieszczonych wewnątrz komory grzewczej,
- płynną regulację prędkości przenośnika,
- płynną, elektronicznie sterowaną regulację temperatury,
- płynną regulację prędkości obrotowej wentylatorów nawiewnych.
Dzięki doskonałej izolacji obudowy i dwurzędowym kurtynom teflonowym na wjeździe oraz wyjeździe z komory temperatura wewnątrz utrzymywana jest na stałym poziomie przy równocześnie niewielkim zużyciu energii.
AVC Sealing Solutions produkuje tunele obkurczające w bardzo szerokim zakresie wymiarowym, np. szerokości komory obkurczającej od 30 cm do prawie 300 cm i długości kilku metrów.
Niezawodność tuneli obkurczających od AVC Sealing Solutions
Tunel obkurczający jest standardowo wyposażony w zwrotne kółka ułatwiające ustawianie urządzenia w dowolnym miejscu. Dzięki temu można go łatwo dostosować do układu linii pakującej oraz przestrzeni produkcyjnej. Dostępne u nas tunele termokurczliwe pakujące charakteryzują się precyzyjną regulacją temperatury i prędkości przenośnika, co pozwala na skuteczne, jak również równomierne obkurczanie folii. Solidna konstrukcja oraz wysokiej jakości komponenty gwarantują niezawodną pracę nawet w wymagających warunkach przemysłowych.
ScanPack Poznań zaprasza również do zapoznania się z ofertą i zakupu takich produktów jak: taśma do bandowania oraz zgrzewarka do folii.
Efektywne zgrzewanie folii tunelowej w procesie pakowania
Zgrzewanie folii tunelowej to istotny etap przygotowania produktu do termicznego obkurczania. Precyzyjne wykonanie zgrzewu wpływa bezpośrednio na jakość i estetykę finalnego opakowania. W profesjonalnych liniach pakujących stosuje się urządzenia, które zapewniają równomierne oraz trwałe zgrzewanie folii tunelowych bez ryzyka jej uszkodzenia. Dzięki nowoczesnym systemom kontroli temperatury, a także czasu zgrzewania proces ten może być w pełni zoptymalizowany pod kątem konkretnego rodzaju folii. Ma to szczególne znaczenie w przypadku opakowań zbiorczych, gdzie szczelność i trwałość zgrzewu decydują o bezpieczeństwie transportu. Wysokiej klasy sprzęt do zgrzewania folii tunelowych zapewnia nie tylko estetyczne wykończenie, ale też minimalizuje ryzyko przestojów produkcyjnych. W ofercie ScanPack Poznań dostępne są rozwiązania, które spełniają te wymagania – niezależnie od skali prowadzonej działalności.

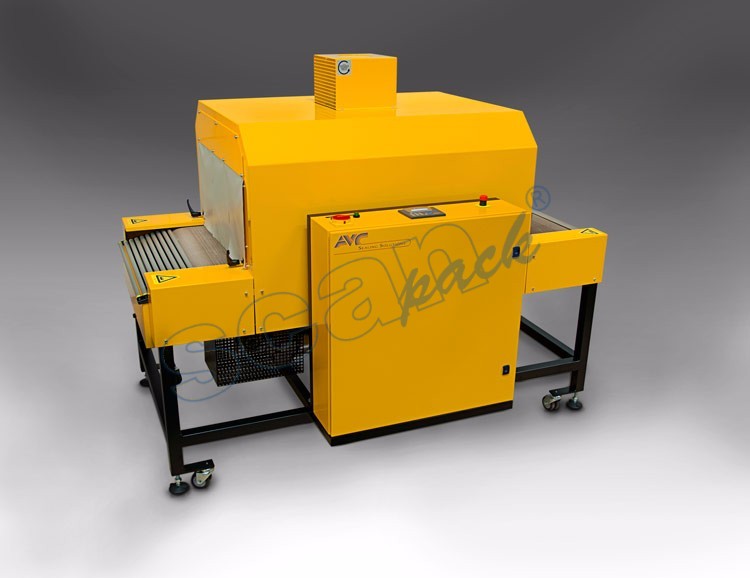

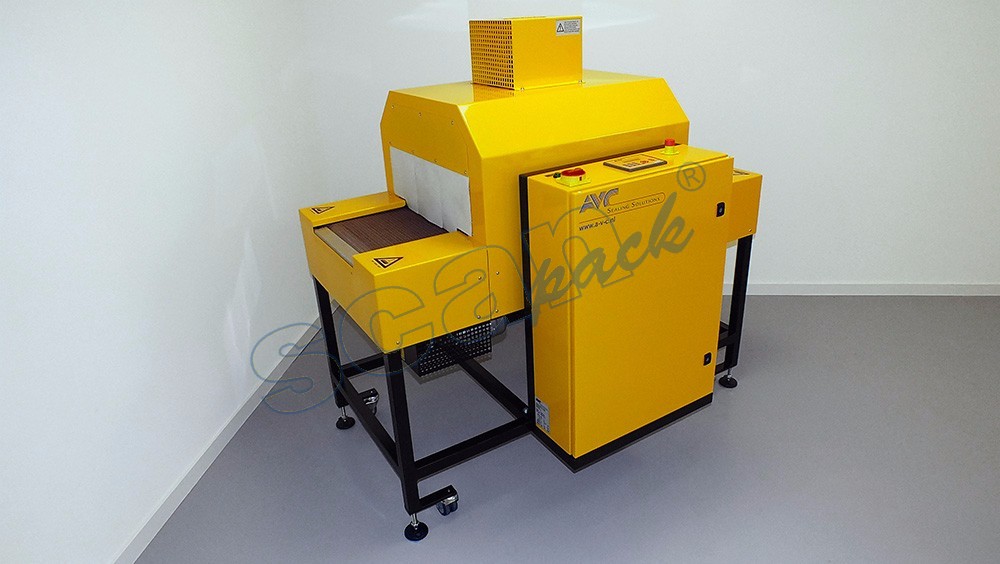

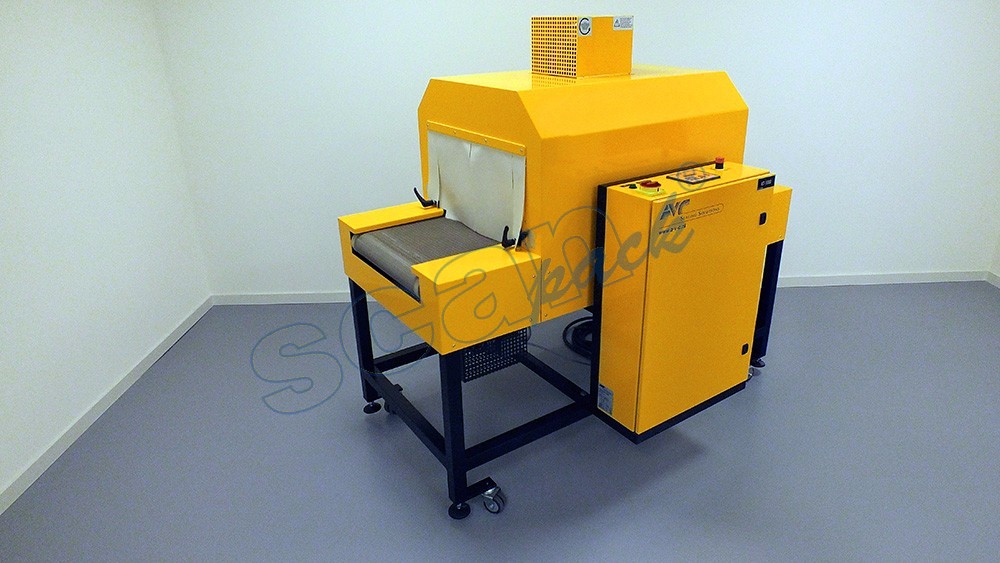

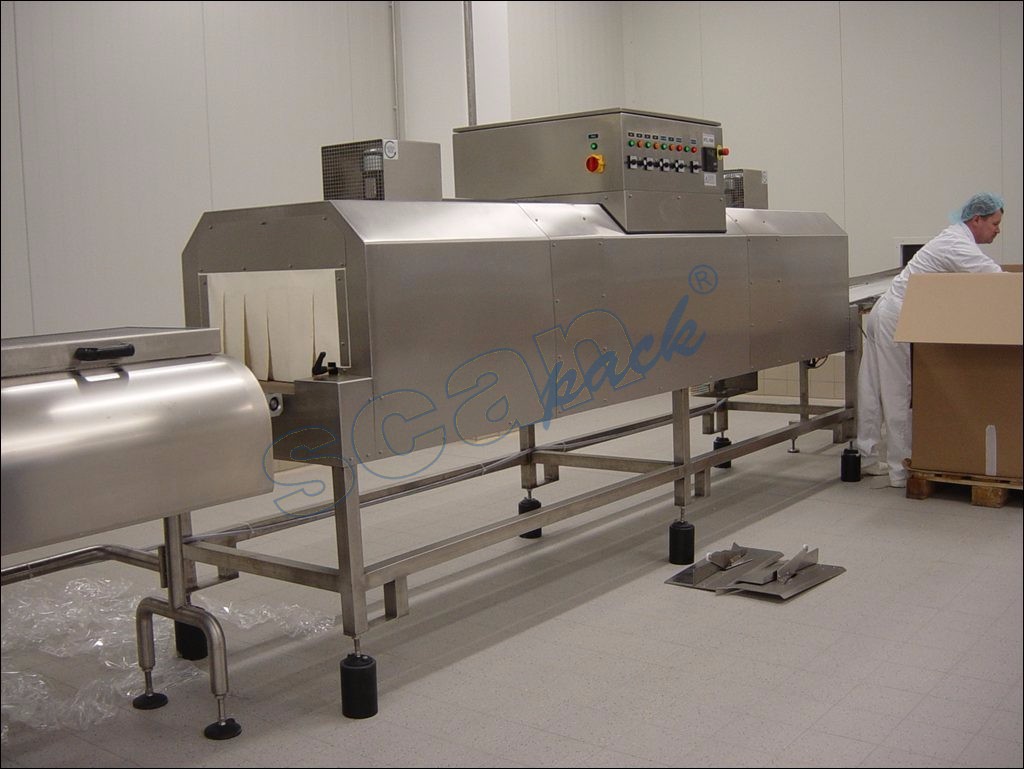

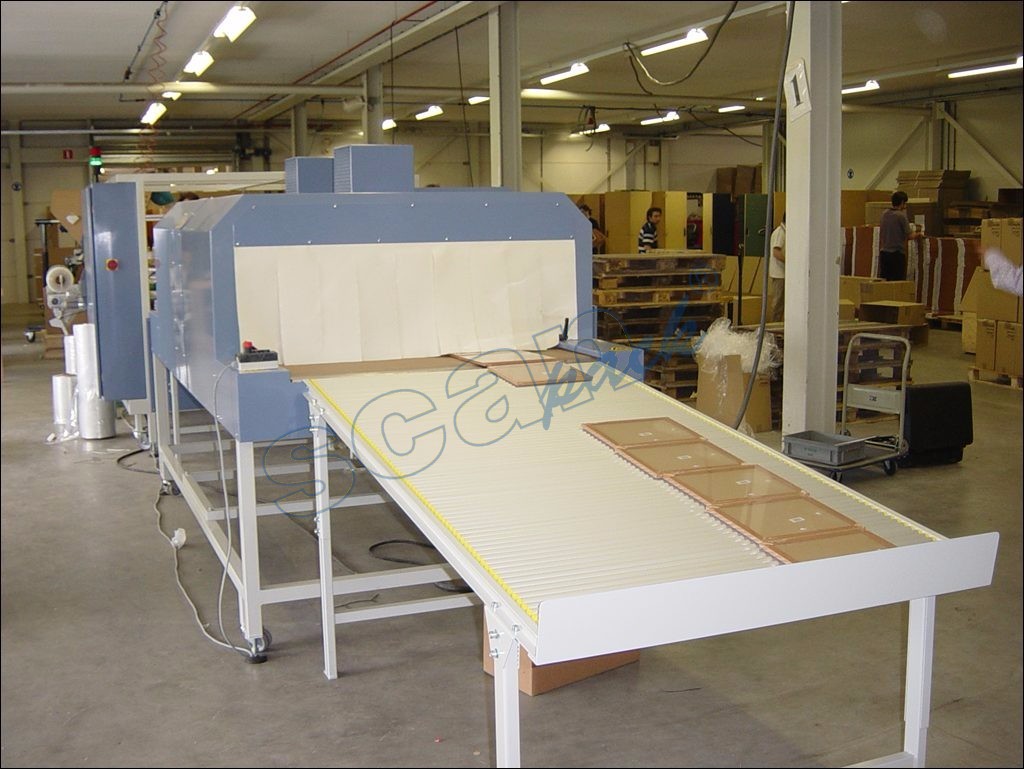

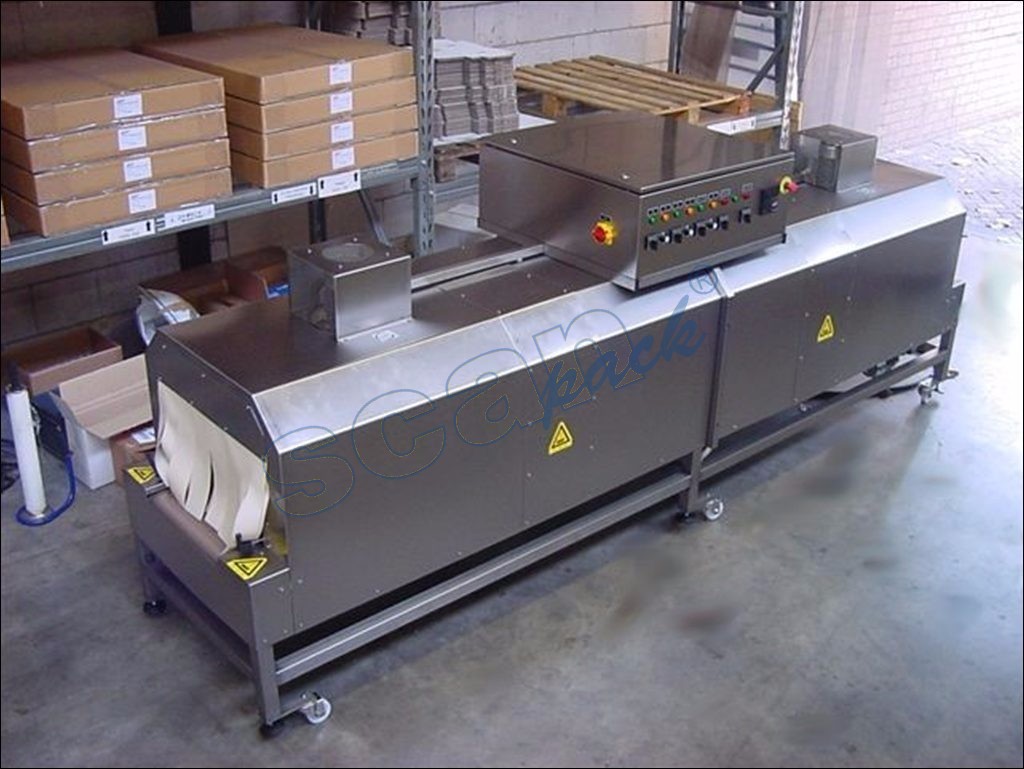

Standardowe wersje tuneli KT:

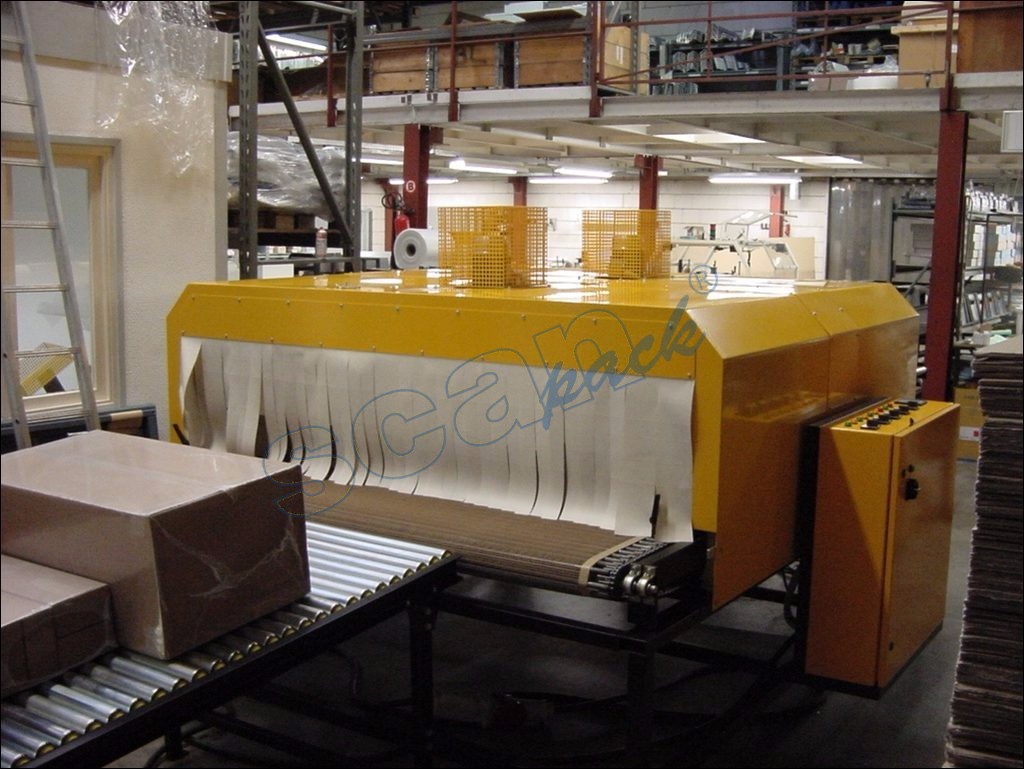

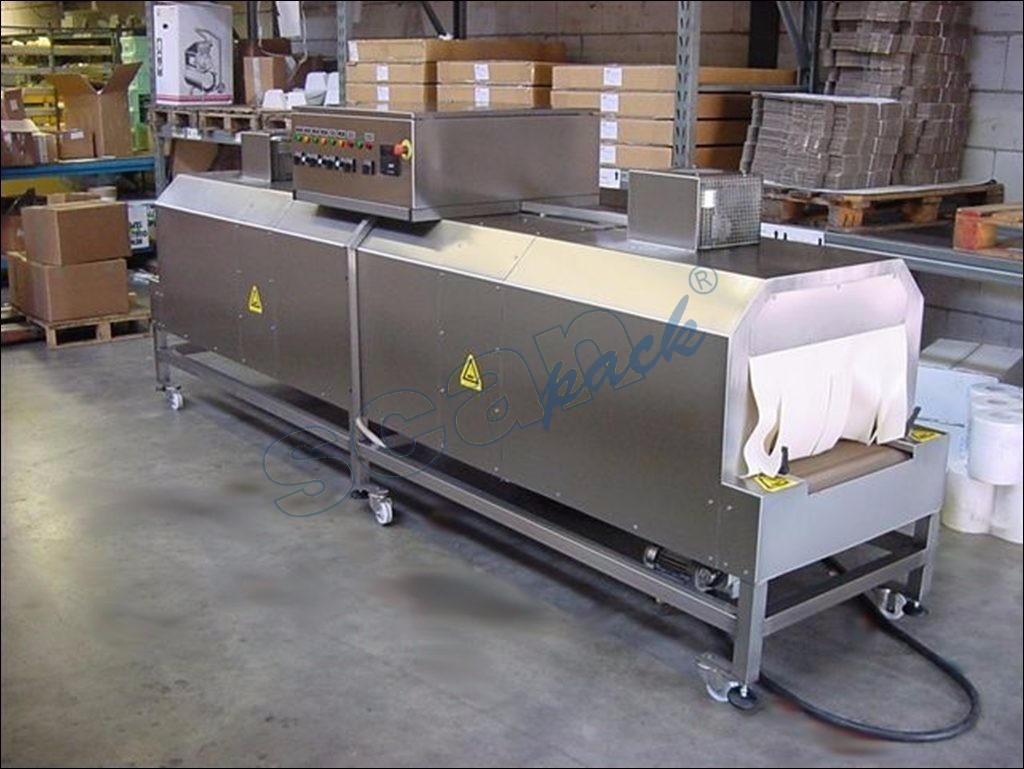

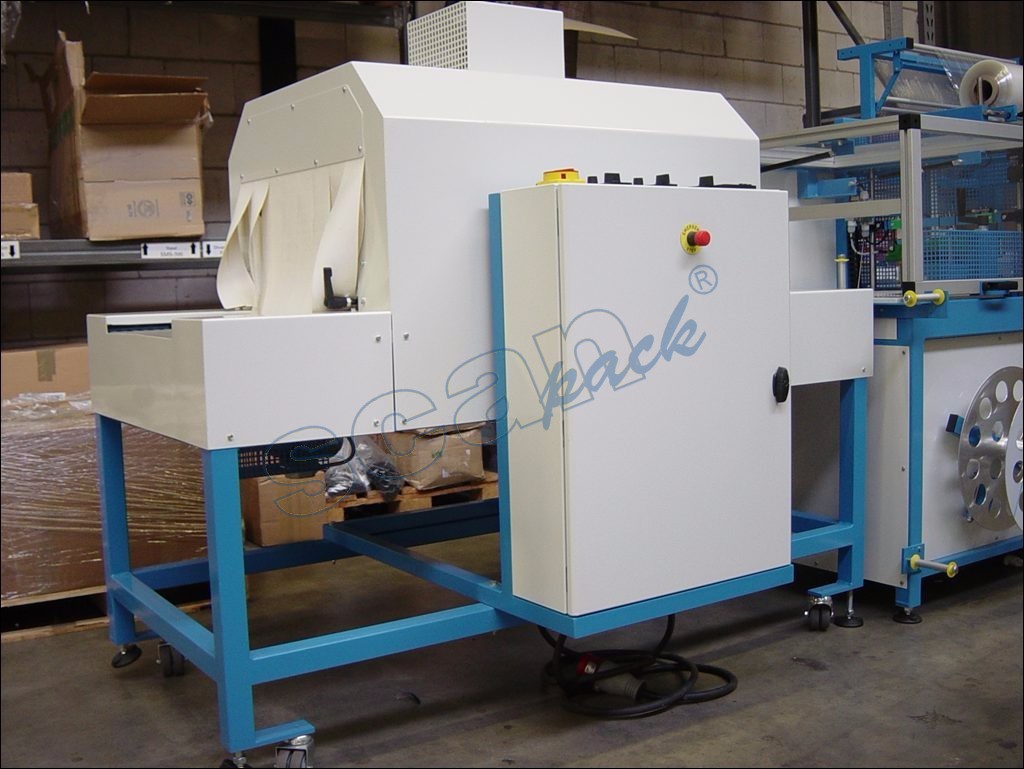

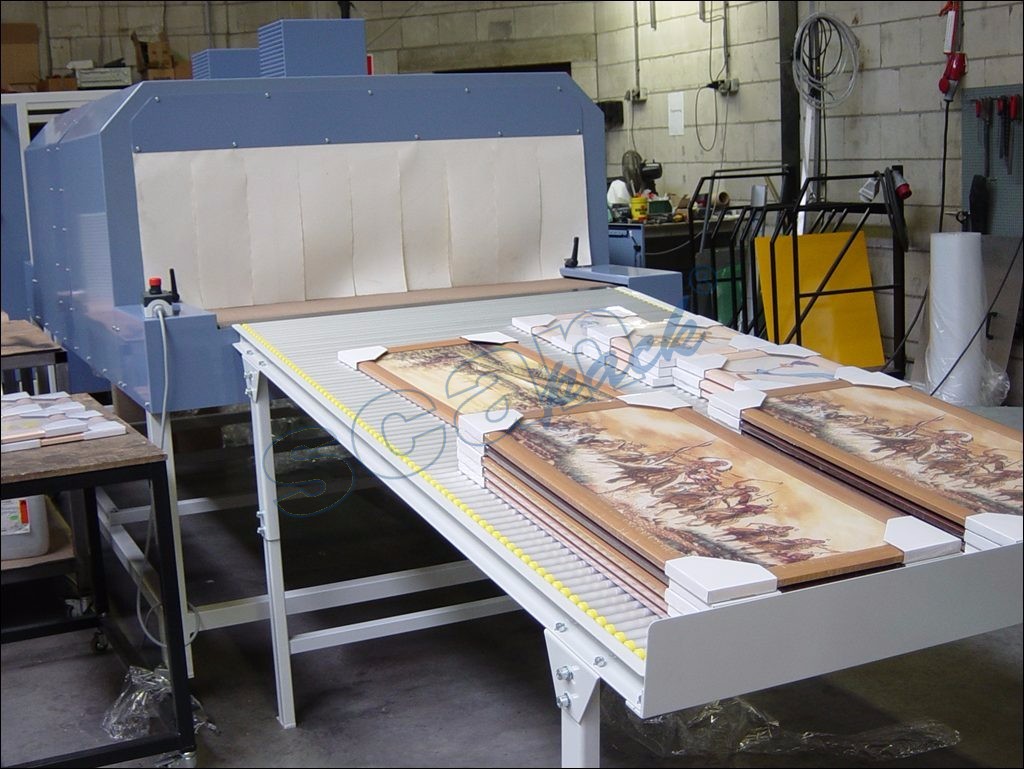

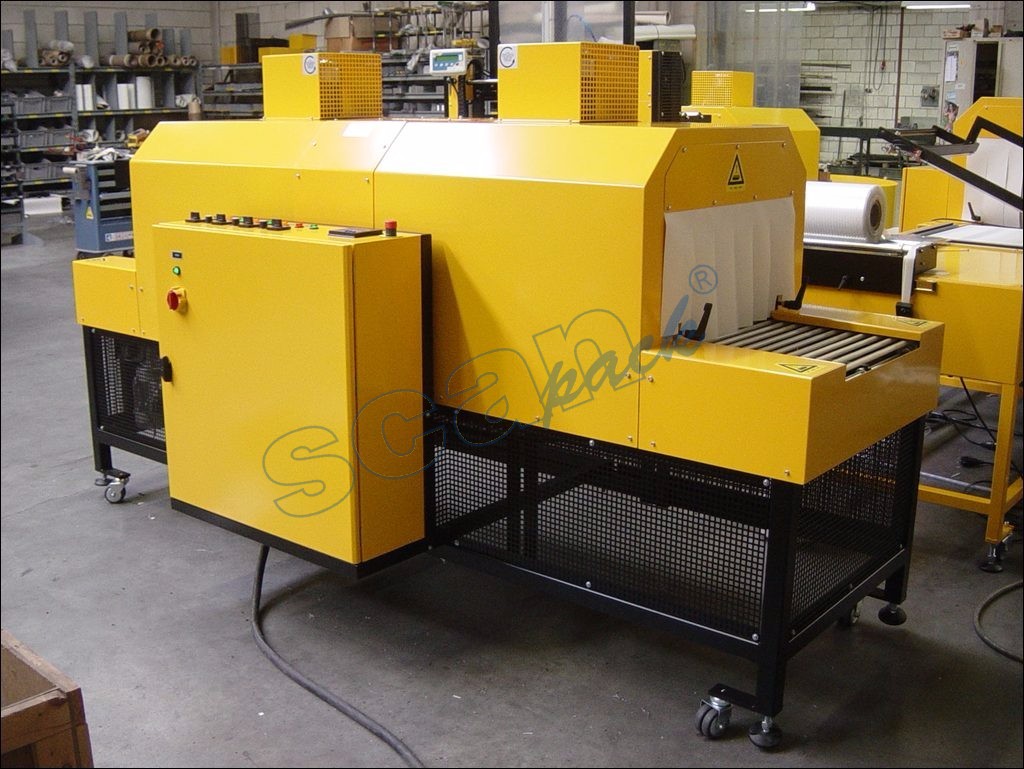

Inne wersje tuneli KT:
Urządzenia współpracujące z tunelami termokurczliwymi KT
Tunel termokurczliwy KT może współpracować z innymi urządzeniami pakującymi, takimi jak:
- zgrzewarki kątowe serii HS w wersjach manualnych i automatycznych,
- automaty pakujące typu AVM,
- ręczne i automatyczne zgrzewarki ramowe typu BP.
Parametry standardowych tuneli grzewczych KT:
Model zgrzewarki kątowej: | KT-500 | KT-1000 | KT-1200 | KT-1500 |
Wymiary całego urządzenia (mm): | 1580 x 920 x 1120 mm | 1800 x 1100 x 1600 mm | 2000 x 1300 x 1650 mm | 2300 x 1450 x 1700 mm |
Otwór tunelu szer. x wys.: | 370 x 200 mm | 440 x 300 mm | 640 x 350 mm | 740 x 400 mm |
Długość komory grzewczej: | 800mm | 1000mm | 1200mm | 1500mm |
Regulacja temperatury: | 0-220°C | 0-220°C | 0-220°C | 0-220°C |
Zasilanie: | 400V/3F +0+PE | 400V/3F +0+PE | 400V/3F +0+PE | 400V/3F +0+PE |
Pobór mocy: | 7kW/9kW* | 11kW/13kW* | 13kW/16kW* | 15kW/19kW* |
* jeśli maszyna wyposażona jest w system podgrzewający.

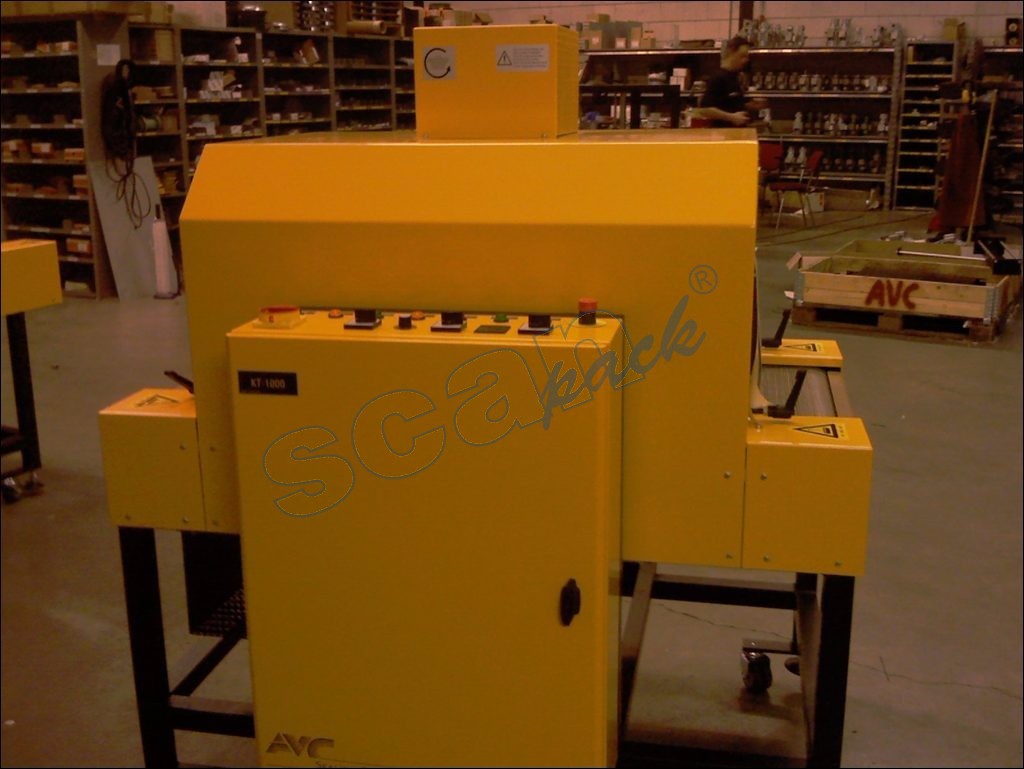

Panel sterujący KT
Podobnie jak i inne nasze urządzenia pakujące, również tunele obkurczające, charakteryzują się nieskomplikowaną, prostą obsługą, co potwierdzają opinie osób, które z nich korzystają. Równie łatwy w użyciu jest panel sterujący zamontowany w tych urządzeniach jako osobny człon, z uwagi na wysokie temperatury panujące w pobliżu tunelu obkurczającego. Bezpieczeństwo obsługi tuneli termokurczliwych jest dla nas priorytetowym zagadnieniem.

Przenośnik rolkowy
Tunel obkurczający standardowo wyposażony jest w przenośniki rolkowe, które zapewniają odpowiednią wentylację tunelu i umożliwiają transport produktów o dużych rozmiarach.

Przenośnik teflonowy – siatka teflonowa
W niektórych sytuacjach – na przykład w przypadku drobnych, delikatnych lub miękkich produktów, na których rolki mogłyby pozostawić niepożądany odcisk - bardzo przydatna jest ułożona na przenośniku siatka teflonowa.
Stolik obrotowy z przenośnikiem rolkowym
Stolik obrotowy zawraca produkty z powrotem do obsługującego lub umożliwia ustawienie urządzenia w narożniku pomieszczenia. Przenośnik rolkowy wyposażony jest w rolki aluminiowe o przekroju 20 mm, z możliwością regulacji wysokości ustawienia.
