Maszyny pakujące AVC CombiSet
Zgrzewarka kątowa i tunel obkurczający na jednym, kompaktowym stanowisku.
Zestawy AVC CombiSet służą do pakowania produktów w folię termokurczliwą. Operator umieszcza produkt w folii półrękawowej, zamyka opakowanie za pomocą zgrzewarki kątowej, a następnie pakiet trafia do tunelu, gdzie folia obkurcza się wokół produktu.
Dostępne są dwa zestawy: Mini-CombiSet HS.350 / KT.200 oraz większy CombiSet HS.420 / KT.500.
Jak działa CombiSet?
Pakowanie przebiega w czterech etapach. Zgrzewanie odbywa się na stanowisku operatora, a końcowy efekt powstaje w tunelu obkurczającym.
1. Produkt w folii
Operator umieszcza produkt w odpowiednio dobranym półrękawie foliowym.
2. Zgrzew i odcięcie
Rama zgrzewająca zamyka folię wokół produktu i oddziela pakiet.
3. Przejście do tunelu
Pakiet jest przekazywany ze zgrzewarki na transporter tunelu.
4. Obkurczanie
W tunelu ogrzana folia dopasowuje się do kształtu produktu.
CombiSet podczas pracy
Zobacz, jak zgrzewarka kątowa i tunel współpracują podczas pakowania produktów w folię termokurczliwą.
Przy doborze maszyny znaczenie mają gabaryty produktów, rodzaj folii, wymiary strefy zgrzewania oraz oczekiwane tempo pakowania.
Mini-CombiSet i CombiSet – dwa rozmiary stanowiska
Oba zestawy łączą zgrzewarkę kątową i tunel obkurczający. Różnią się wymiarami, wielkością ramy zgrzewającej, otworem tunelu i maksymalną szerokością folii.
HS.350 / KT.200
MINI-COMBISETKompaktowy zestaw do mniejszych produktów
Zestaw do pakowania produktów wymagających mniejszej strefy zgrzewania. Niewielkie gabaryty i zasilanie jednofazowe ułatwiają dopasowanie maszyny do ograniczonej przestrzeni roboczej.
HS.420 / KT.500
COMBISETWiększa strefa zgrzewania i tunel KT.500
Rozwiązanie do produktów o większych gabarytach, wymagających szerszej folii lub większego otworu tunelu. Odpowiednio dobrane wyposażenie może ułatwiać obsługę i przekazywanie pakietu.
Porównanie parametrów technicznych
Najważniejsze wymiary, parametry zasilania i charakterystyka obu zestawów.
| Parametr | Mini-CombiSet HS.350 / KT.200 |
CombiSet HS.420 / KT.500 |
|---|---|---|
| Wymiary zestawu | 1460 × 750 × 1350 mm | 2800 × 900 × 1500 mm |
| Rama zgrzewająca | 350 × 300 mm | 450 × 520 mm |
| Otwór tunelu | 350 × 120 mm | 370 × 200 mm |
| Maks. szerokość folii | 405 mm | 460 mm |
| Folie | PE / PP | PE / PP |
| Zasilanie | 230 V / 1 faza | 400 V / 3 fazy |
| Moc | 3 kW | 8 kW / 10 kW* |
| Sprężone powietrze | Niewymagane | 6 bar w wersji pneumatycznej |
Sterowanie, zgrzewanie i transport – detale CombiSet
Szczegóły budowy i wyposażenia dostępnego w poszczególnych konfiguracjach maszyn.
Panel sterowania
Umożliwia ustawianie najważniejszych parametrów pracy maszyny.
Odwijacz folii
Układ prowadzenia półrękawa z regulacją i perforacją folii.
Twin Seal – opcja
System odcinania folii z dodatkowym płaskim zgrzewem.
Tunel obkurczający KT
Regulacja temperatury i prędkości transportu produktu.
Taśma siatkowa
Ułatwia transport niewielkich produktów przez tunel obkurczający.
Transport produktów
Płynne przekazywanie pakietów pomiędzy etapami pakowania.
Wyposażenie i opcje maszyn CombiSet
Dobór wyposażenia pozwala dostosować maszynę do gabarytów produktu, rodzaju folii i organizacji pracy.
CombiSet czy osobna zgrzewarka HS i tunel KT?
Wybór zależy od dostępnej przestrzeni, gabarytów produktów i organizacji pakowania.
CombiSet — jedno stanowisko
Zintegrowana zgrzewarka kątowa i tunel obkurczający. Rozwiązanie do kompaktowego, ergonomicznego stanowiska pakowania.
Oddzielne urządzenia HS + KT
Większa swoboda rozmieszczenia urządzeń oraz możliwość doboru indywidualnych konfiguracji i gabarytów.
Zastosowania maszyn AVC CombiSet
Pakowanie produktów jednostkowych i zestawów w folię termokurczliwą. Dobór modelu zależy od wielkości i kształtu produktów.
Pudełka i kartoniki
Dodatkowa osłona opakowań jednostkowych.
Książki i poligrafia
Katalogi, kalendarze i materiały drukowane.
Zestawy promocyjne
Łączenie kilku artykułów w jeden pakiet.
Elektronika
Opakowania i akcesoria elektroniczne.
Kosmetyki
Opakowania jednostkowe i zestawy.
Małe serie
Pakowanie ze zmianą wymiarów produktów.
Pakowanie powtarzalne
Regularna organizacja procesu pakowania.
Produkty nietypowe
Dobór maszyny do kształtu i gabarytów produktu.

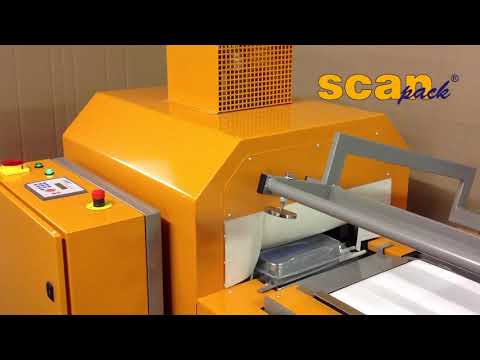

Filmy z maszynami CombiSet
Zobacz przykłady pakowania na Mini-CombiSet i CombiSet HS.420 / KT.500.
Najczęstsze pytania o CombiSet
Informacje dotyczące modeli, stosowanych folii i wyposażenia.
Czym jest CombiSet?
CombiSet łączy zgrzewarkę kątową i tunel obkurczający w jednym kompaktowym zestawie do pakowania produktów w folię termokurczliwą.
Czym różni się Mini-CombiSet od HS.420 / KT.500?
Mini-CombiSet ma ramę 350 × 300 mm, otwór tunelu 350 × 120 mm i obsługuje folie do 405 mm szerokości. Większy CombiSet ma ramę 450 × 520 mm, otwór 370 × 200 mm i obsługuje folie do 460 mm szerokości.
Jakie folie można stosować?
W obu zestawach można stosować folie PE i PP. Rodzaj oraz grubość folii należy dobrać do produktu i wymaganego efektu pakowania.
Czy CombiSet wymaga sprężonego powietrza?
Mini-CombiSet nie wymaga pneumatyki. Większy HS.420 / KT.500 wymaga sprężonego powietrza 6 bar w wykonaniu ze sterowaniem pneumatycznym.
Czy dostępny jest Twin Seal?
Tak. Twin Seal jest dostępny jako opcja w odpowiednio dobranej konfiguracji. System wykonuje dodatkowy płaski zgrzew.
Czy produkt może być automatycznie przekazywany do tunelu?
Tak. Dostępna jest opcja automatycznego przekazywania pakietu do tunelu, zależnie od konfiguracji maszyny.
Kiedy wybrać osobną zgrzewarkę HS i tunel KT?
Oddzielne urządzenia warto rozważyć przy większych gabarytach produktów, nietypowym układzie stanowiska lub planowanej rozbudowie linii pakowania.

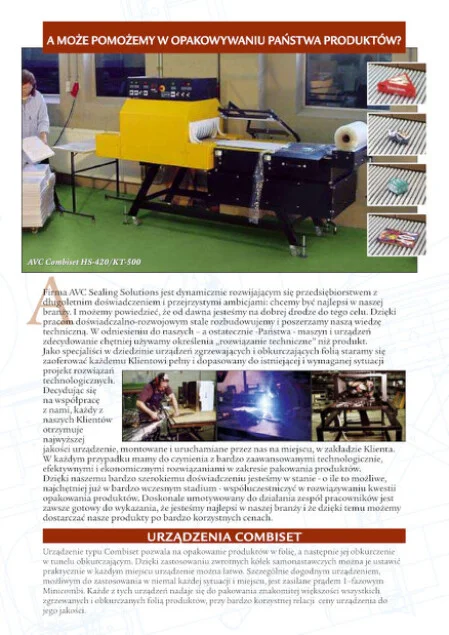

Folder CombiSet
Pobierz folder PDF z informacjami o zestawach CombiSet.
Mini-CombiSet i CombiSet
Folder zawiera dodatkowe informacje dotyczące konstrukcji, wyposażenia i parametrów zestawów pakujących CombiSet.
