Seria AVC KT

Tunele obkurczające AVC KT

Tunele do termicznego obkurczania folii wokół produktu po wcześniejszym przygotowaniu pakietu na zgrzewarce lub maszynie pakującej.

Standardowa gama obejmuje KT.500, KT.1000, KT.1200 i KT.1500. Dostępne są również wykonania KT Special oraz różne systemy transportu produktu przez komorę grzewczą.

Jak działa tunel KT? Porównaj modele

KT.500–KT.1500 Cztery standardowe wielkości tunelu oraz KT Special.

0–220°C Elektroniczna regulacja temperatury w standardowych modelach.

Różne transportery Pręty, siatka teflonowa i inne rozwiązania zależnie od produktu.

HS / BP / AVM Tunele KT mogą współpracować z różnymi maszynami przygotowującymi pakiet.

Jak działa tunel obkurczający KT?

Produkt z wcześniej nałożoną lub zgrzaną folią termokurczliwą przejeżdża przez komorę grzewczą. Pod wpływem temperatury folia kurczy się i dopasowuje do kształtu pakietu.

Przygotowany pakiet

Produkt trafia do tunelu po wcześniejszym przygotowaniu folii na zgrzewarce lub automacie.

Transport do komory

System transportowy prowadzi produkt przez strefę grzewczą tunelu.

Ogrzewanie folii

Cyrkulujące gorące powietrze powoduje obkurczenie folii wokół produktu.

Wyjście pakietu

Gotowy produkt opuszcza tunel i może zostać przekazany do odbioru lub dalszego transportu.

FILM DEMONSTRACYJNY

Tunel KT podczas pracy

Film pokazuje przejście produktu przez komorę grzewczą oraz działanie tunelu podczas obkurczania folii.

Przy doborze urządzenia trzeba uwzględnić przede wszystkim szerokość i wysokość produktu, długość pakietu, rodzaj folii oraz sposób transportu.

Porównaj modele KT

Modele tuneli obkurczających KT

Standardowa gama obejmuje cztery wielkości komory grzewczej. Model dobiera się przede wszystkim do wymiarów przechodzącego pakietu.

KT.500

Tunel obkurczający AVC KT.500

KT.500

Najmniejszy standardowy tunel z otworem 370 × 200 mm.

Wymiary maszyny 1580 × 1040 × 1500 mm

Otwór tunelu 370 × 200 mm

Długość komory 800 mm

Temperatura 0–220°C

KT.1000

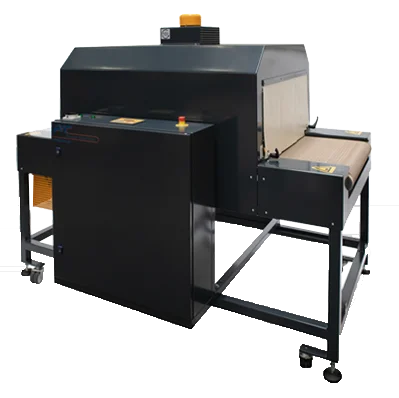

Tunel obkurczający AVC KT.1000

KT.1000

Tunel z otworem 440 × 300 mm i komorą długości 1000 mm.

Wymiary maszyny 1800 × 1100 × 1600 mm

Otwór tunelu 440 × 300 mm

Długość komory 1000 mm

Temperatura 0–220°C

KT.1200

Tunel obkurczający AVC KT.1200

KT.1200

Większy tunel z otworem 640 × 350 mm.

Wymiary maszyny 2000 × 1300 × 1650 mm

Otwór tunelu 640 × 350 mm

Długość komory 1200 mm

Temperatura 0–220°C

KT.1500

Tunel obkurczający AVC KT.1500

KT.1500

Największy standardowy model z otworem tunelu 740 × 400 mm.

Wymiary maszyny 2300 × 1450 × 1700 mm

Otwór tunelu 740 × 400 mm

Długość komory 1500 mm

Temperatura 0–220°C

Porównanie modeli KT

Podstawowe dane standardowych tuneli obkurczających.

Model	Wymiary maszyny	Otwór tunelu	Długość komory	Regulacja temperatury
KT.500	1580 × 1040 × 1500 mm	370 × 200 mm	800 mm	0–220°C
KT.1000	1800 × 1100 × 1600 mm	440 × 300 mm	1000 mm	0–220°C
KT.1200	2000 × 1300 × 1650 mm	640 × 350 mm	1200 mm	0–220°C
KT.1500	2300 × 1450 × 1700 mm	740 × 400 mm	1500 mm	0–220°C

Sterowanie i systemy transportu KT

Sposób prowadzenia produktu przez komorę można dobrać odpowiednio do jego wielkości, masy i rodzaju opakowania.

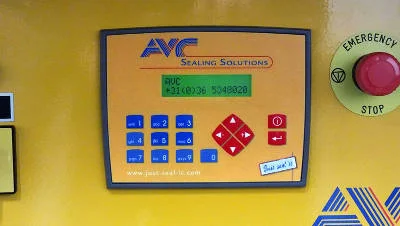

Cyfrowy panel sterowania

Panel umożliwia wprowadzanie, kontrolę i zmianę ustawień pracy tunelu.

Transport prętowy

Standardowo tunele KT wyposażone są w transporter prętowy. Dostępne są również cięższe pręty do większych i cięższych produktów.

Taśma siatkowa teflonowa

Drobne, delikatne lub miękkie produkty mogą być prowadzone na taśmie siatkowej pokrytej teflonem.

Taśma z tworzywa

Odporna termicznie taśma z tworzywa jest rozwiązaniem przeznaczonym między innymi do cięższych pakietów.

Pręty + siatka

Połączenie transportu prętowego z siatką może być stosowane między innymi przy małych, cięższych produktach.

Regulacja cyrkulacji powietrza

Klapy w komorze umożliwiają regulację kierunku przepływu powietrza odpowiednio do produktu.

Wentylator chłodzący

Opcjonalny wentylator może być zamontowany nad wyjściem tunelu w celu chłodzenia pakietu.

Rolki dociskowe

Opcjonalne rolki za tunelem dociskają folię do produktu po wyjściu z komory.

Dodatkowe możliwości konfiguracji

Oprócz pokazanych systemów transportu dostępne są rozwiązania pozwalające dopasować tunel do konkretnego procesu.

Ogrzewanie od dołu

Taśma siatkowa teflonowa może współpracować z dodatkowym ogrzewaniem od dolnej strony pakietu.

Obracające się pręty

Obrót prętów transportowych pomaga oddziaływać ciepłem również na dolną stronę folii.

Rolki 25 mm

Dostępny jest transporter rolkowy o podziałce 25 mm.

Inny otwór tunelu

Dla nietypowych produktów możliwe są inne wymiary otworu komory grzewczej.

Stół obrotowy

Stanowisko może zostać uzupełnione o stół obrotowy odpowiednio do organizacji odbioru.

Transporter rolkowy

Za tunelem może zostać zastosowany dodatkowy transporter rolkowy.

KT Special

Gdy standardowy model nie odpowiada wymiarom produktu albo wymaganemu sposobowi transportu, możliwe jest wykonanie specjalne.

Tunel dopasowany do aplikacji

KT Special może uwzględniać nietypowe wymiary otworu, inny system transportu lub wyposażenie wynikające z konkretnego produktu.

Przy takim doborze potrzebne są przede wszystkim wymiary pakietu, jego masa, rodzaj folii i sposób podawania produktu.

Z jakimi maszynami współpracują tunele KT?

Tunel jest końcowym etapem procesu pakowania termokurczliwego. Pakiet musi zostać wcześniej odpowiednio przygotowany w folii.

HS + KT

Zgrzewarki kątowe HS

HS zamyka produkt w półrękawie folii, a następnie pakiet może zostać skierowany do tunelu KT.

Zobacz HS

BP + KT

Maszyny pakujące BP

BP tworzy luźny rękaw folii wokół pojedynczego produktu lub grupy produktów. Tunel KT wykonuje właściwe obkurczenie.

Zobacz BP

AVM + KT

Automaty pakujące AVM

Po wykonaniu opakowania przez AVM produkt może zostać przekazany bezpośrednio do tunelu obkurczającego.

Zobacz AVM

Zastosowania tuneli obkurczających KT

Wielkość tunelu i rodzaj transportera można dobrać do wielu typów produktów i sposobów pakowania.

Produkty jednostkowe Pakiety przygotowane wcześniej w folii termokurczliwej.

Pakowanie zbiorcze Grupy produktów przygotowane na maszynach BP.

Pudełka Produkty kartonowe zamykane w folii.

Zestawy Kilka elementów tworzących jeden pakiet.

Małe produkty Możliwość zastosowania transportu siatkowego.

Cięższe pakiety Dostępne różne systemy transportowe.

Duże produkty KT.1200, KT.1500 lub KT Special.

Linie automatyczne Współpraca między innymi z automatami AVM.

Przykłady tuneli KT

Różne konfiguracje i realizacje tuneli obkurczających.

Tunel obkurczający AVC KT

Przykład konfiguracji KT

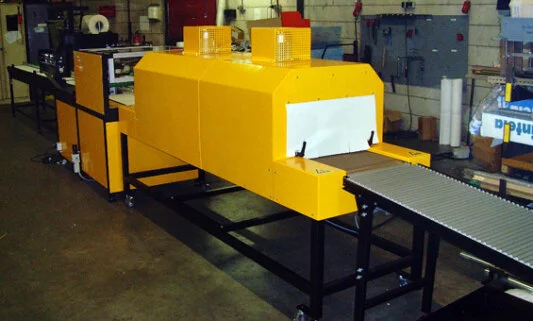

Tunel KT w stanowisku pakującym

Przykład wykonania specjalnego

Najczęstsze pytania o tunele KT

Do czego służy tunel obkurczający KT?

Tunel KT służy do termicznego obkurczania folii wokół produktu po wcześniejszym przygotowaniu pakietu.

Czy tunel KT wykonuje zgrzew folii?

Nie. Tunel odpowiada za obkurczenie folii. Pakiet musi zostać wcześniej przygotowany na zgrzewarce lub maszynie pakującej.

Jakie są standardowe modele KT?

Standardowa gama obejmuje KT.500, KT.1000, KT.1200 i KT.1500. Dostępny jest również KT Special.

Jaki jest zakres regulacji temperatury?

Standardowe modele KT mają elektroniczną regulację temperatury w zakresie od 0 do 220°C.

Jaki transporter jest standardowy?

Standardowo stosowany jest transporter prętowy. W zależności od produktu można zastosować inne rozwiązania transportowe.

Jaki transporter wybrać do małych lub delikatnych produktów?

Przy takich produktach można zastosować taśmę siatkową pokrytą teflonem, która ogranicza ryzyko wpadania produktu między pręty.

Z jakimi maszynami może współpracować KT?

Tunele KT mogą współpracować między innymi ze zgrzewarkami kątowymi HS, maszynami pakującymi BP oraz automatami AVM.

Co zrobić, jeśli produkt nie mieści się w standardowym tunelu?

Dla nietypowych wymiarów lub wymagań transportowych można dobrać wykonanie KT Special.
