ZGRZEWARKI IMPULSOWE AVC - SMS - Super Magnet Sealer
Zgrzewarki impulsowe AVC - SMS - efektywne rozwiązania dla Twojego Biznesu
Zgrzewarki impulsowe AVC - SMS - Super Magnet Sealer
Zgrzewarki impulsowe AVC Super Magnet Sealer (SMS) to niezawodne i wszechstronne urządzenia przeznaczone do wykonywania powtarzalnych zgrzewów w procesach pakowania. Mechanizm docisku oparty na elektromagnesie upraszcza obsługę: operator zamyka ramię zgrzewające, a po zakończeniu cyklu zgrzewania ramię jest automatycznie zwalniane i podnoszone. Takie rozwiązanie stabilizuje parametry pracy, ogranicza wpływ błędów operatora i zapewnia wysoką jakość oraz powtarzalność spoiny.
Urządzenia charakteryzują się solidną konstrukcją i są przystosowane do zastosowań przemysłowych. W połączeniu z dedykowanymi akcesoriami umożliwiają konfigurację stanowiska pod konkretne wymagania procesu, stanowiąc elastyczne rozwiązanie do pakowania szerokiej gamy produktów.
Zgrzewarki impulsowe AVC - seria SMS - Super Magnet Sealer
Zgrzewarka SMS może być obsługiwana ręcznie lub z wykorzystaniem pedału nożnego. Standardowo wykonuje zgrzew o szerokości 4 mm, a opcjonalnie może być wyposażona w element grzejny umożliwiający zgrzew 2 mm lub 8 mm. Wyposażenie dodatkowe może obejmować stół roboczy, rolki odwijające folię oraz podstawę zgrzewarki, co ułatwia organizację stanowiska pracy i prowadzenie materiału.

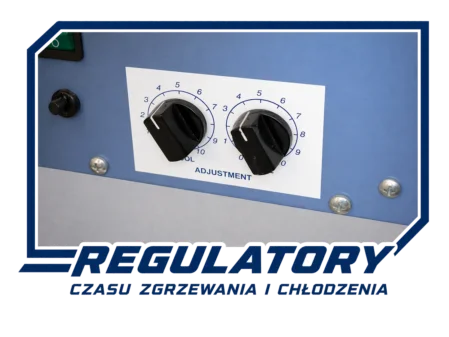

Zgrzewarka SMS została zaprojektowana do szybkiego i efektywnego zgrzewania opakowań foliowych. Niezależna regulacja czasu zgrzewania oraz czasu chłodzenia pozwala precyzyjnie dobrać parametry do rodzaju i grubości materiału, zapewniając stałą, powtarzalną jakość spoiny.
Urządzenie wykorzystuje trwały element zgrzewający o długiej żywotności, co przekłada się na mocny, odporny zgrzew oraz ograniczenie kosztów eksploatacyjnych. W połączeniu z dedykowanymi akcesoriami zgrzewarkę można rozbudować pod indywidualne zastosowania w pakowaniu produktów oraz w produkcji worków foliowych.
Dostępne wersje zgrzewarek SMS:

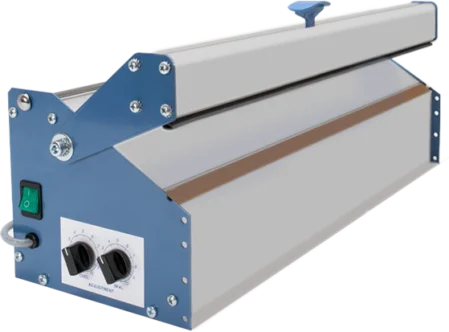

Wersja podstawowa zgrzewarki SMS:
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:

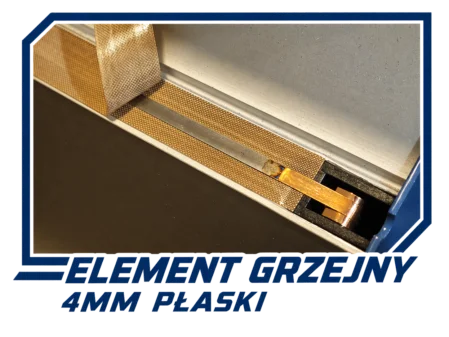

- element grzejny płaski 4mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,

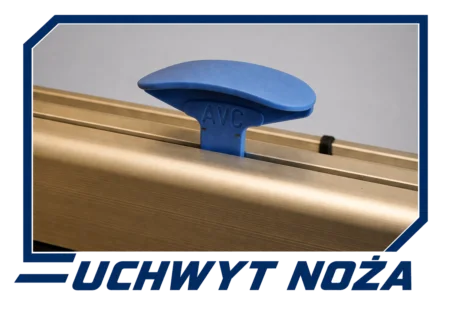

- nóż odcinający folię.
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.

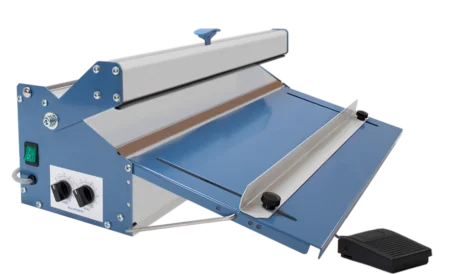

Wersja SMS.EM
Wyposażone w: elektrycznie sterowane ramię.
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:
- element grzejny płaski 4mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
Na zdjęciu wyposażenie opcjonalne:
Wszystkie zgrzewarki SMS mogą być wyposażone w elektrycznie sterowane ramię zgrzewające (EM). Naciśnięcie pedału nożnego powoduje zamknięcie ramienia zgrzewającego i uruchomienie cyklu zgrzewania. Dzięki temu operator ma wolne ręce, aby w razie potrzeby skorygować pozycję worka przed zgrzaniem. Sterowanie nożne odciąża pracę operatora i usprawnia proces, szczególnie przy intensywnej eksploatacji urządzenia.

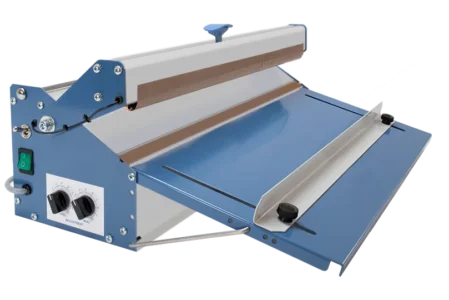

Wersja SMS.D2
Wyposażone w: zgrzewanie górne i dolne.
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:
- element grzejny płaski 4mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
Na zdjęciu wyposażenie opcjonalne:
Zgrzewarka Super Magnetic Sealer (D2) została dodatkowo wyposażona w układ zgrzewania górnego. Górny element zgrzewający może być włączany lub wyłączany za pomocą przełącznika, co umożliwia dopasowanie procesu do rodzaju materiału. Wariant ten jest przeznaczony do zgrzewania materiałów o podwyższonej grubości oraz trudniejszych w obróbce, takich jak folie LDPE o większej gramaturze, laminaty z warstwą aluminium, powlekane torby papierowe, wkłady wewnętrzne PE oraz inne materiały wymagające wzmocnionego zgrzewu.

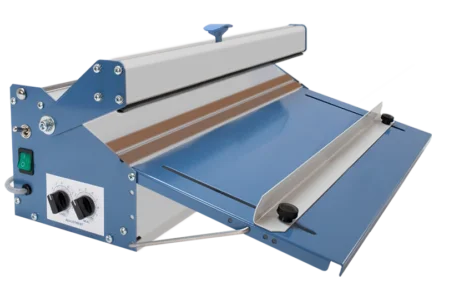

Wersja SMS.TW
Wyposażony w: dwa równoległe elementy zgrzewające.
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:
- element grzejny płaski 4mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
Na zdjęciu wyposażenie opcjonalne:
Zgrzewarka SMS.TW jest wyposażona w dodatkowy, równoległy zgrzew o szerokości 4 mm, co pozwala na wykonanie dwóch równoległych zgrzewów obok siebie. Odległość pomiędzy elementami zgrzewającymi wynosi 20 mm.

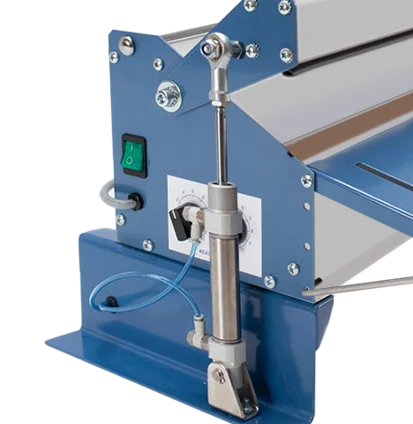

Wersja SMS.PN2
Wyposażony w: napęd pneumatyczny ramienia zgrzewarki.
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:
- element grzejny płaski 4mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
Na zdjęciu wyposażenie opcjonalne:

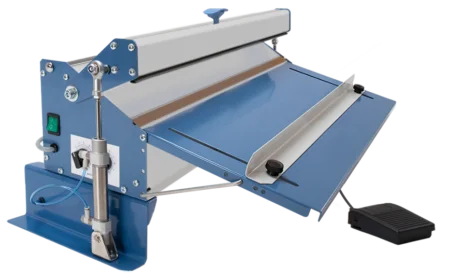

W wersjach SMS.PN2 ramię zgrzewające jest zamykane za pomocą siłownika pneumatycznego, a w trakcie cyklu zgrzewania ciśnienie docisku jest automatycznie zwiększane. Połączenie domykania przy niższym ciśnieniu oraz zgrzewania z podwyższonym dociskiem zapewnia stabilne warunki procesu i wysoką powtarzalność spoiny, dzięki czemu urządzenie szczególnie dobrze sprawdza się przy zgrzewaniu grubszych folii oraz worków z fałdą boczną. Wariant ten wymaga zewnętrznego zasilania sprężonym powietrzem o ciśnieniu 6 bar.
Wersja SMS.PN2/AC
Wyposażony w: napęd pneumatyczny ramienia zgrzewarki i automatyczny nóż tnący.
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:
- element grzejny płaski 4mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- nóż odcinający folię.
Na zdjęciu wyposażenie opcjonalne:

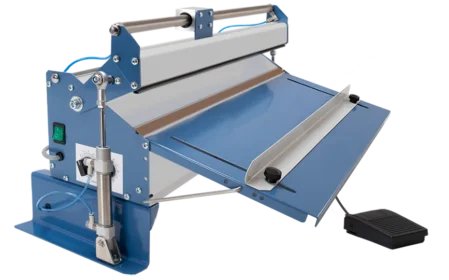

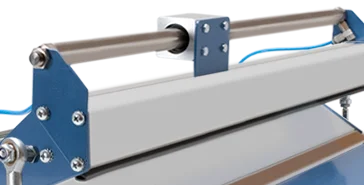

Zgrzewarka SMS.PN2/AC jest wyposażona w pneumatyczny napęd ramienia zgrzewającego (zamykanie realizowane siłownikiem) oraz pneumatyczny nóż odcinający folię, który automatycznie wykonuje cięcie w trakcie cyklu zgrzewania. Funkcja automatycznego odcinania (AC) jest dostępna wyłącznie w połączeniu z wariantem PN2 i może zostać w razie potrzeby wyłączona. Dla tej konfiguracji wymagane jest zewnętrzne zasilanie sprężonym powietrzem o ciśnieniu 6 bar.

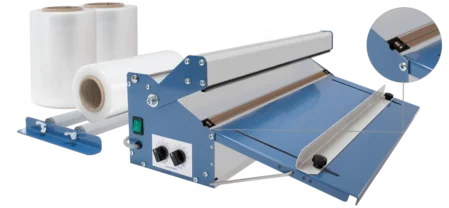

Wersja SMS.GW
Wyposażony w: drut przepalający folię.
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:
- element grzejny drut przepalający 0,7mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
Wersja SMS.GW jest przeznaczona do pakowania produktów w folię termokurczliwą. Zgrzewarka pozwala zapakować produkt i obkurczyć w folię, pracując w połączeniu z dmuchawą gorącego powietrza. Zgrzewarka jest wyposażona w otwieracz folii, perforator folii, regulowany stół roboczy z listwą ograniczającą oraz rolki odwijające do folii termokurczliwej. W tej wersji, zamiast standardowego elementu grzejnego 4 mm, zastosowano teflonowany drut przepalający folię.
Wersja SMS.FC/CD
Wyposażony w: drut przepalający folię i lejki zasypowe.
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:
- element grzejny drut przepalający 0,7mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- regulator czasu zgrzewania i chłodzenia zgrzewu,

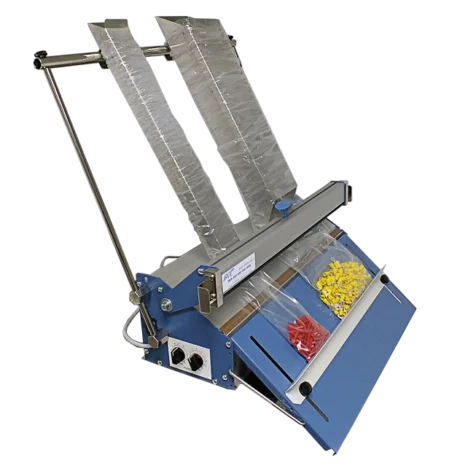

Zgrzewarka impulsowa SMS.FC/CD jest dodatkowo wyposażona w uchwyt do montażu lejków zasypowych, regulowany stół roboczy z listwą ograniczającą oraz drut tnący (CD). Takie wyposażenie umożliwia sprawne i wygodne pakowanie produktów z wykorzystaniem lejków zasypowych. Specjalna konstrukcja pozwala na wykonanie zgrzewu i cięcia w jednym cyklu, co przekłada się na szybką i wydajną produkcję napełnionych worków z folii rurowej.
Zgrzewarka jest dostarczana z jednym lejkiem zasypowym wykonywanym na zamówienie. Istnieje możliwość zamówienia dodatkowych lejków napełniających.

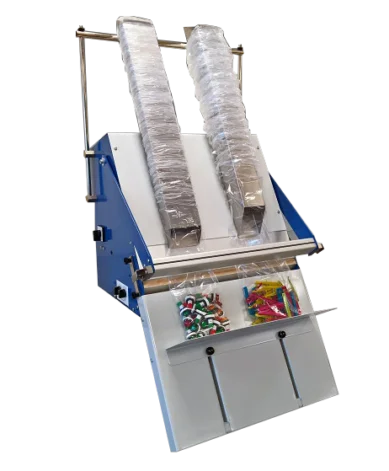

Wersja SMP.500
Wyposażony w: większy otwór ramienia.
Dostępne szerokości: 350/500/700/1000/1200/1400 mm
Wyposażenie standardowe:
- element grzejny drut przepalający 0,7mm,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- regulator czasu zgrzewania i chłodzenia zgrzewu,
- lejek zasypowy,
Wersja Super Magnet Packer 500 (SMP-500) posiada zwiększony prześwit ramienia zgrzewającego (185 mm) oraz dłuższy lejek zasypowy w porównaniu z wykonaniem FC/CD. W celu zwiększenia wydajności produkcji możliwe jest zastosowanie kilku lejków zasypowych.
SMP-500 jest standardowo obsługiwany ręcznie. Opcjonalnie urządzenie może być zamykane przy użyciu sterowanego pedałem nożnym układu (wymagane jest zewnętrzne zasilanie sprężonym powietrzem o ciśnieniu 6 bar). Zgrzewarka Super Magnet Packer dostarczana jest z jednym nierdzewnym lejkiem zasypowym wykonywanym na zamówienie.

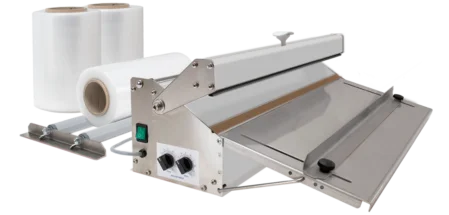

Wykonanie RVS.SMS
Opcja: wykonanie ze stali nierdzewnej.
Wszystkie modele i warianty zgrzewarek impulsowych Super Magnet mogą być wykonane ze stali nierdzewnej. Dzięki temu maszyny te doskonale sprawdzają się m.in. w przemyśle spożywczym, oraz wszędzie tam, gdzie zastosowanie stali nierdzewnej jest wymagane.
Akcesoria opcjonalne zgrzewarek SMS:

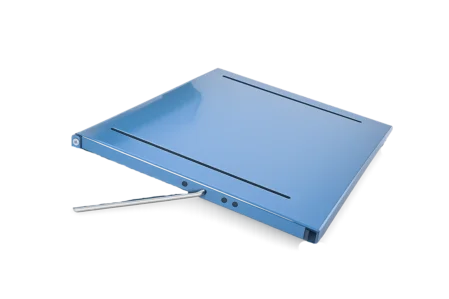

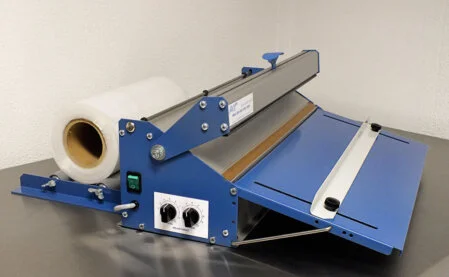

Stolik roboczy:
Wszystkie zgrzewarki stołowe mogą być wyposażone w stolik roboczy, co zapewnia jeszcze większą wygodę użytkowania.
Stolik roboczy jest dostępny w wersji ze stali epoksydowanej oraz ze stali nierdzewnej.
Rolki odwijające do folii:
Wszystkie zgrzewarki SMS można wyposażyć w odwijacz, który ułatwia rozwijanie folii z rolki.

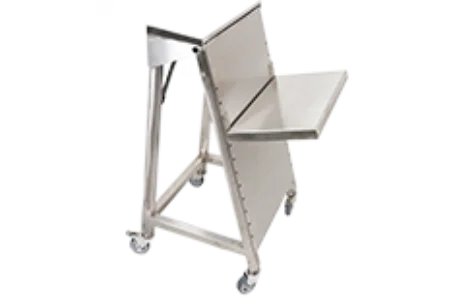

Podstawa jezdna IST ze stolikiem roboczym:
Zgrzewarka SMS może zostać zamontowana na solidnym, mobilnym stojaku z regulowanym na wysokość stolikiem roboczym. Zamontowaną na nim zgrzewarkę SMS można ustawić z pozycji poziomej na pionową. To rozwiązanie ułatwia pozycjonowanie i zgrzewanie cięższych opakowań. Nośność stolika roboczego: do 50 kg.
Tabela parametrów i opcji zgrzewarek do folii, impulsowych SMS:
Model: | SMS 350 | SMS 500 | SMS 700 | SMS 1000 | SMS 1200 | SMS 1400 | ||||||
Max. długość zgrzewu: | 330mm | 480mm | 680mm | 1020mm | 1180mm | 1380mm | ||||||
Szerokość zgrzewu: | standardowo: 4mm (opcjonalnie: 2mm lub 8mm) | |||||||||||
Max. grubość folii (PE): | 2 x 250 μm (wersja SMS-D2 do 2 x 400 μm) | |||||||||||
Waga zgrzewarki: | 11kg | 12kg | 17kg | 25kg | 26kg | 32kg | ||||||
Zasilanie: | ~230 V | |||||||||||
Moc: | 560W* | 660W* | 890W* | 1220W* | 1220W* | 1350W | ||||||
Zgrzewane materiały: | polietylen, polipropylen, zgrzewalne laminaty itp. | |||||||||||
| * - podana moc występuje tylko w trakcie wykonywania zgrzewu. | ||||||||||||
